特種剛玉異型磚所有類型的主晶相為a-AL2O3，化學(xué)成分主要是AL2O3，一般純剛玉制品與氧化鋁原料的化學(xué)成分差不多，雜質(zhì)變化不大，這與生產(chǎn)工藝過程的磨細(xì)和酸洗有關(guān)，之所以稱之為“特種”是因?yàn)槠湫螤钔庥^多數(shù)為較難成型，較復(fù)雜形體的異型，或者是為某特種行業(yè)使用的高端剛玉磚。

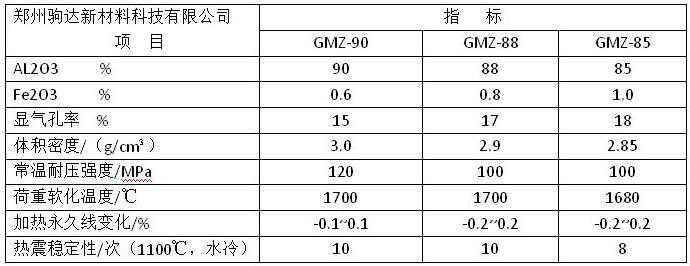

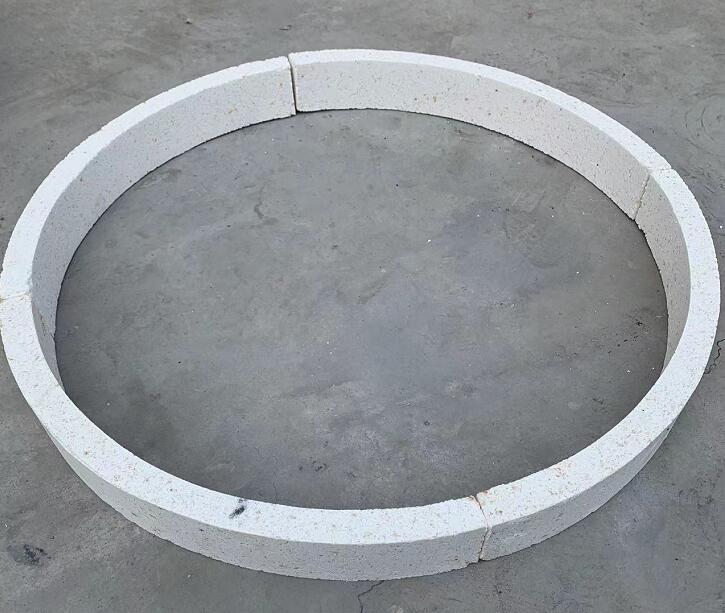

特種剛玉異型磚一般外觀形狀較難加工，不是壁厚太薄就是尺寸不成比例，所以在生產(chǎn)特種剛玉異型磚時(shí)要控制好原料的配比，為了提高低溫?zé)Y(jié)剛玉磚的抗熱震性，引入TiO2和ZrO2；為了使制品的結(jié)構(gòu)特別致密，引入SiO2、MnO、Cr2O3、CaO和MgO的混合添加物。這些制品的AL2O3含量在96.8%~98.8%之間波動(dòng)。
在高溫下，特種剛玉異型磚的抗折強(qiáng)度有所降低，如1550~1630℃時(shí)制品的看著強(qiáng)度僅是20℃時(shí)的0.03~0.3，蠕變應(yīng)力較高，在1300℃下彎曲時(shí)，沒有發(fā)現(xiàn)明顯變形，而應(yīng)力達(dá)到30MPa。特種剛玉異型磚的熱導(dǎo)率很高有時(shí)候在200℃時(shí)達(dá)到33.7~48.6W/（m·K）。特種剛玉異型磚的抗熱震性不高，與顯微結(jié)構(gòu)有關(guān)。例如直徑35mm，高50mm的剛玉圓柱體試樣，經(jīng)800℃與水冷熱交換不超過10次。添加TiO20.5%~1%、ZrO22%~10%及MgO0.1%的制品，其抗熱震性提高。
